網點智能交接柜解決方案

目前，由于現金流的減少，銀行網點每日現金量很少，對于每天下班都要把現金通過運鈔公司提回金庫管理中心管理這一個環境，無形中增加了很大的人力物力成本。有些網點分布散，距離遠，特別是村鎮里邊的網點。居于這個問題出發點，我們?cè)O(shè)計的智能現金保險柜可以很好的解決這個問題，為客戶網點節省很多成本，提升工作效率，減少不必要的開銷浪費。積極響應國家號召，發揚勤儉節約的中華優良傳統。本方案通過智能化保險柜，通過公安部認證，確保了設備的安全性。目前公安部也允許此類設備在部分省區試點運行。

關鍵詞：

晨創科技

所屬分類：

咨詢熱線：

詳情描述

方案背景

智能保險柜硬件設計

整體設計說明

整個柜體是 12.7mm 鋼板厚度，前門也是 12.7mm 鋼板厚度，保險柜門上面有操作顯示器和指紋設備，活體雙目人臉識別攝像頭。柜體內部還有顯示器操作屏，在打開前門后還要授權才能進行內部 3 層，共 3 個存儲單元柜的操作控制，每層可容納目前網點標配的最大現金鈔箱；

每個存儲單元柜通過中控鎖由系統授權獨立開啟柜門。

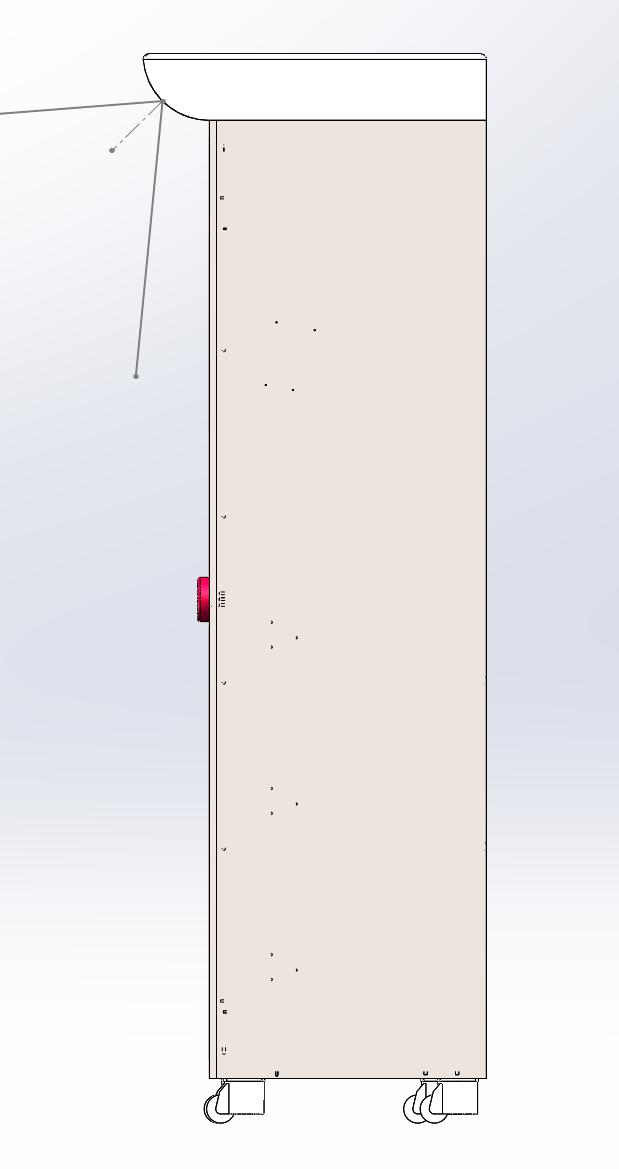

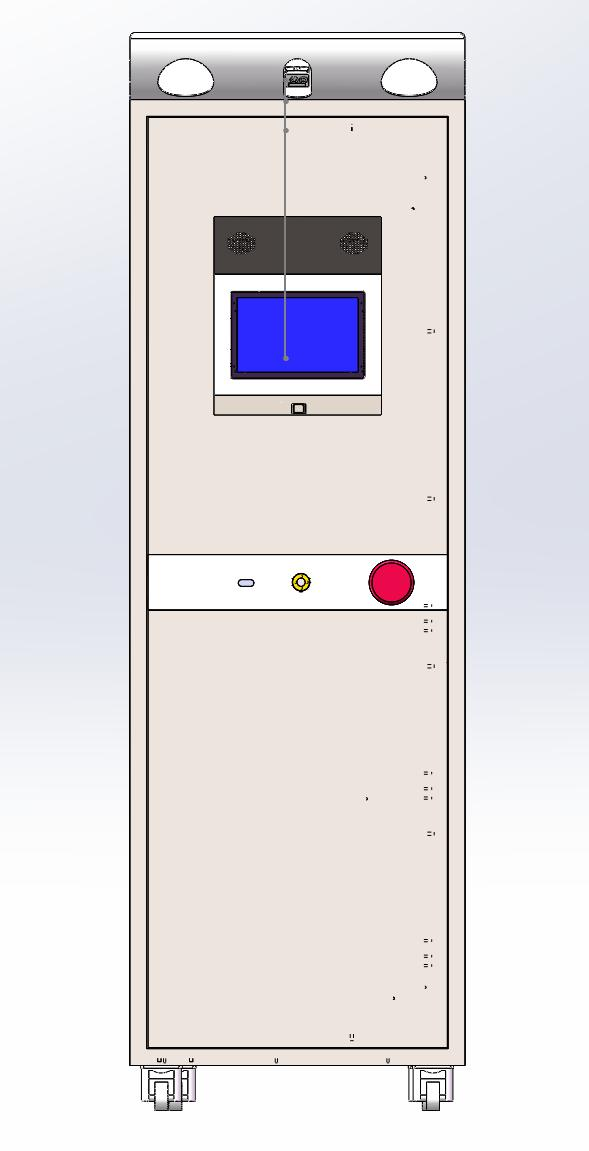

柜體結構

外觀設計

柜子整體外觀和色調可根據網點主色調設計，能融入環境，美觀大氣；

柜體尺寸

整柜高度為 1900mm，包括：底部固定裝置 80mm，柜體 1700mm，頂部控制盒 120mm；

整柜寬度為 600mm；

整柜深度為 500mm。

單層結構

單層 1 個存儲單元柜；

每個單元柜凈使用空間為：330mm（高）* 480mm（寬）* 390mm（深）；

固定及移動

空柜整體重量 550-600 KG；

柜體底部安裝萬向輪方便搬運，待固定位置后可以通過加裝固定裝置打膨脹螺絲固定在地面。

柜門安全設計

柜門安裝通過公安部認證的電控鎖，平常只能通過攝像頭或者指紋授權打開，并能記錄開關鎖時間。

對外接口設計

頂部控制盒安裝相關控制模塊，對外電源及數據線從頂部側面引出。

產品遵循的標準或規范

Q/63314141-FC—2017《金投智能貴金屬保管柜系統企業標準》
GB 4208-2008 《外殼防護等級（IP 代碼）》
GB 19517-2009 《國家電氣設備安全技術規范》
GB 4943.1－2011 《信息技術設備的安全》
GB 50311-2007 《綜合布線工程設計規范》
GB12666.5-90 《電線電纜燃燒試驗方法》

控制部分

控制部分是用來與上述保險柜進行數據交互和控制的操作部分，包括操作顯示器，人臉識別及指紋授權。

功能描述

用于身份認證、控制保險柜、物品存取等操作，集成操作一體化，含液晶顯示屏、交互觸摸屏、通信模塊（RJ45，TCP/IP）、嵌入式工控模組（Intel CPU3.6GHz,DDR3,HDD）、指紋驗證模塊等。

控制終端參數

設備配置：CPU-I5，內存-4G，硬盤 2T，19 英寸觸摸屏
操作系統-Window 7；配備標準 COM 口，網絡接口(RJ45)
設備系統擴展：支持標準 PC、手持掃描、打印機設備
認證模塊：集成人臉、身指紋驗證模塊
續航功能：UPS 可保證斷電后交易不受停電影響

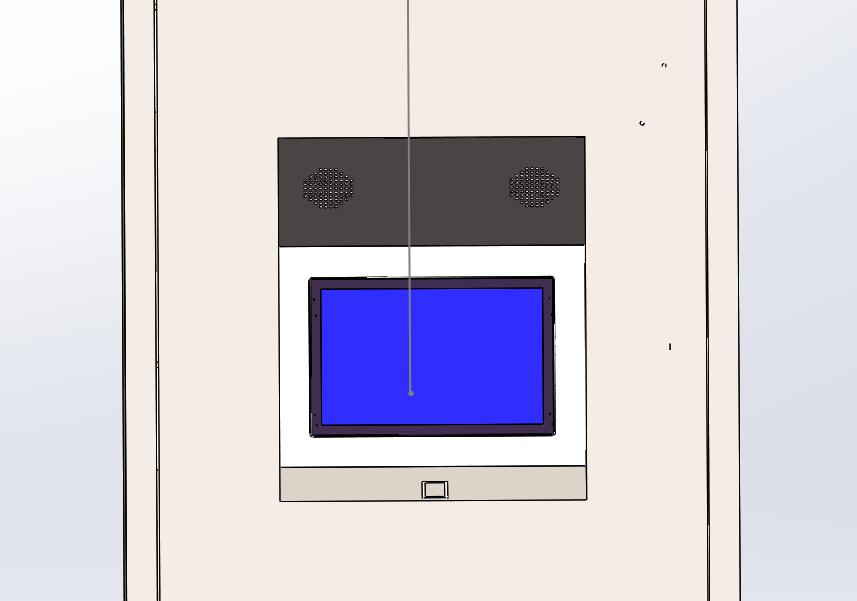

控制終端結構圖

控制終端安裝在柜體正面，容易操作，結構如下圖所示：

產品功能

柜門授權開啟功能

可通過控制部分，對開關門人員進行身份識別認證，認證通過后才能進行柜門開啟：

網點人員，雙人通過人臉識別身份，登錄系統，打開柜門存放、取出鈔箱。

柜門開關記錄功能

系統自動記錄所有柜門的開啟和關閉操作。

網點人員功能

存放物品

下班前，網點人員準備好鈔箱后，將鈔箱放入智能交接柜，操作流程如下：
網點柜員雙人人臉驗證登錄系統，確認打開保險柜門；
網點柜員雙人人臉驗證登錄系統，選擇“存鈔箱”菜單；
系統顯示所有空閑存儲柜，操作人員選擇一個空閑存儲柜；
錄入鈔箱信息，預計取出時間；
點擊確認，系統打開選擇的柜門，提示柜員放入鈔箱；
柜員放入鈔箱，關閉柜門；
系統自動檢測柜門是否關閉，如關閉提示操作成功，如未關閉提示用戶關閉柜門；
關閉保險柜門；
系統自動檢測保險柜門是否關閉，如關閉提示操作成功，如未關閉提示用戶關閉保險柜門；

取出物品

上班后，網點人員操作流程如下：
網點柜員雙人人臉驗證登錄系統，確認打開保險柜門；
網點柜員雙人人臉驗證登錄系統，選擇“取出物品”菜單；
系統顯示所有已存放鈔箱的存儲柜，操作人員選擇一個存儲柜；
錄入取出原因；
點擊確認，系統打開選擇的柜門，提示柜員取出鈔箱；
柜員取出鈔箱，關閉柜門；
系統自動檢測柜門是否關閉，如關閉提示操作成功，如未關閉提示用戶關閉柜門。
柜員關閉保險柜門；
系統自動檢測保險柜門是否關閉，如關閉提示操作成功，如未關閉提示用戶關閉保險柜門。

查詢存取記錄

網點人員通過人臉驗證登陸系統，查詢錢箱的存取記錄。

實時視頻監控

智能柜頂部安裝有視頻監控，可實時查看柜門操作視頻。

同時在每次柜門發生開關門時，系統都會記錄視頻段時間節點，方便調閱查詢。
